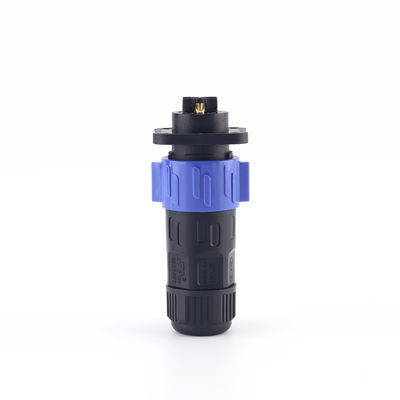

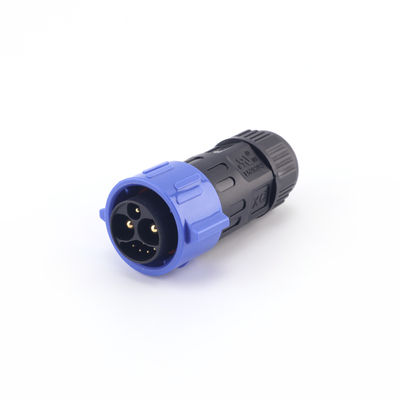

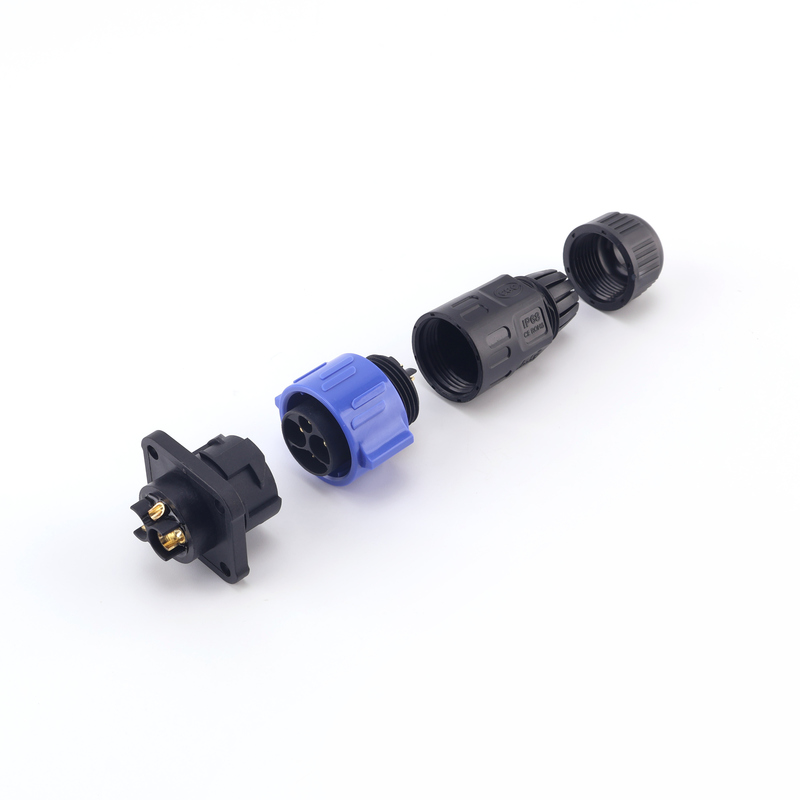

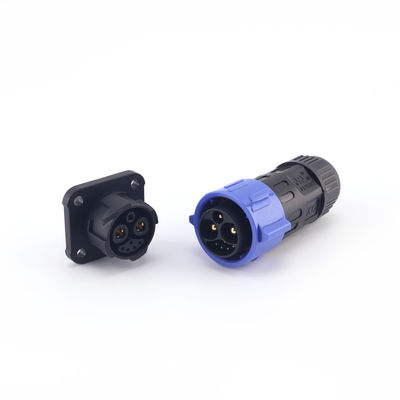

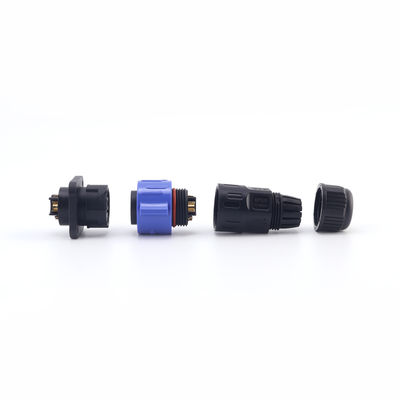

Nieuwe M25 2+1+5 kern, nylon materiaal, hoge spanning, nieuwe energie, waterdicht, IP67, zelfvergrendelende connector.
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | XIangqian |
| Certificering: | UL |
| Modelnummer: | M25 paneelmontage |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 -stcs |
|---|
|
Gedetailleerde informatie |
|||
| Merk: | Xiangqian | Materiaal: | Nylon, PA66 |
|---|---|---|---|
| schakelaarnaam: | IP67 M25 waterdichte buitenconnector | Pin: | 8(2+1+5) Kernen |
| Huidige beoordeling: | 30a | Spanningswaarde: | 600V |
| Monsters: | Vrij | Levertijd: | 5 dagen |
Productomschrijving
Nieuwe M25 2+1+5 kern, nylon materiaal, hoge spanning, nieuwe energie, waterdicht, IP67, zelfvergrendelende connector.
M25-grootte, 2+1+5 pinconfiguratie (2 voor hoofdstroomleiding, 1 voor signaal/aarde of neutraal, 5 voor besturings-/hulpsignaalpoort), gemaakt van technisch nylon (PA) materiaal,met een zelfvergrendelende structuur en een ontkoppelingsbestrijdend ontwerp, is een waterdichte aansluitingsoplossing voor hoogspanning die speciaal is ontworpen voor nieuwe energiesystemen (zoals fotovoltaïsche omvormers, energieopslagapparatuur, elektrische laadpielen,kleine motorbesturingsdozenDe hele eenheid voldoet aan de IP67-beschermingscategorie, is weer- en corrosiebestendig, gemakkelijk te installeren en heeft lage onderhoudskosten.
Hoogtepunten van het product (verkooppunten)
Hoge beschermingsgraad: IP67 (kortdurende onderdompeling), geschikt voor buiten- en vochtige omgevingen.
Zelfvergrendelende structuur: op betrouwbare wijze op zijn plaats vergrendelt zonder extra gereedschappen, waardoor loskomen en verkeerd inbrengen wordt voorkomen.
Hoogspanningsresistent ontwerp: compatibel met de gebruikelijke spanningsniveaus in nieuwe energiesystemen (zie tabel over elektrische prestaties).
Uitstekende isolatie en hittebestendigheid: vlamvertragend nylonmateriaal, een breed temperatuurbereik en anti-veroudering eigenschappen.
Modulaire pin lay-out: 2+1+5 pin lay-out, ondersteunt geïntegreerde stroom + signaal / besturingskabeling.
Installatievriendelijk: geschikt voor zowel paneelmontage als kabelverbinding, hoge in- en verwijdercyclussen en lange levensduur.
Parameters:
| Kabel OD | Ø6.0-14.0MM |
| Hardwaremateriaal | met een breedte van niet meer dan 50 mm |
| Contactweerstand | ≤ 10 mΩ |
| Verbindingsmodus | Drukvergrendeling |
| Operationeel gerangschikt | -40-+105 |
| Brandwerendheid | UL94 V-0 |
Verslag van de prestatietest (fabriekstest)
| Parameter | Gemeenschappelijke typische waarden of -bereiken | Notities |
| Standaardspanning | 250 V / 400 V / 450 V | Sommige modellen ondersteunen hoge spanningsniveaus (zoals zonne- of elektriciteitssystemen) |
| Huidige rating | Test van de hoofdspeld (2 spelds) | 30A ~ 35A |
| Contactweerstand | ≤ 5 mΩ | Sommige ontwerpen van buitenconnectoren vereisen ≤ 5 mΩ om warmte- en spanningsverlies te verminderen |
| Test van de signaalspeld | Test met een laag vermogenspin (5 pins) | 3A ~ 5A |
| Dielektrische weerstandsspanning | Verscheidene duizenden volt (bijv. 1,5 kV / 60 s, enz.) | Reageren op hoogspanningen of overspanningen |
| Isolatieweerstand | ≥ 10 MΩ / 500 VDC | Voorkom lekken en isolatiefouten |
| Werktemperatuur | ¥40°C tot +105°C (of hoger) | Voor buitenomgevingen met temperatuurveranderingen |
| Ingangsbescherming | IP68 | Toont aan dat het onder bepaalde omstandigheden lange tijd in water kan worden ondergedompeld en dat het stof niet kan binnendringen |
| Duurzaamheid van het medium/vochtigheid/zoutsprayproef | Vaak slagen zoutspray test / hoge luchtvochtigheid verouderingstest | Voor langdurige betrouwbaarheid buiten |
Naverkoopservice
- Garantieperiode: 12 maanden garantie vanaf de verzenddatum (exclusief schade door menselijke fout).
- Foutbestemming: indien tijdens het gebruik een kwaliteitsprobleem wordt ontdekt, dient de gebruiker foto's/video's van het defecte product en het batchnummer te verstrekken.
- Gebrekkige productbehandeling: Na bevestiging van een kwaliteitsprobleem aan onze kant kan de klant ervoor kiezen om het product te laten repareren, vervangen of een evenredige terugbetaling te ontvangen.
- Klant indient probleem en bewijs (foto's/video's/testverslag)
- Ons technisch team bepaalt de oorzaak en biedt een oplossing.
- Indien een retourzending of uitwisseling vereist is, zal deze volgens de door beide partijen overeengekomen logistieke methode worden verwerkt.
- Technische ondersteuning: gratis technisch advies (productkeuze, bedradingsdiagrammen, installatievoorstellen)..
- Voor langetermijnprojecten kunnen reserveonderdelen en prioritaire leveringsovereenkomsten worden ondertekend om het aanbod en de prijsstabiliteit op lange termijn te garanderen.
