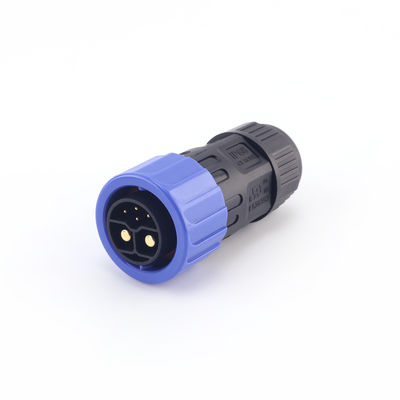

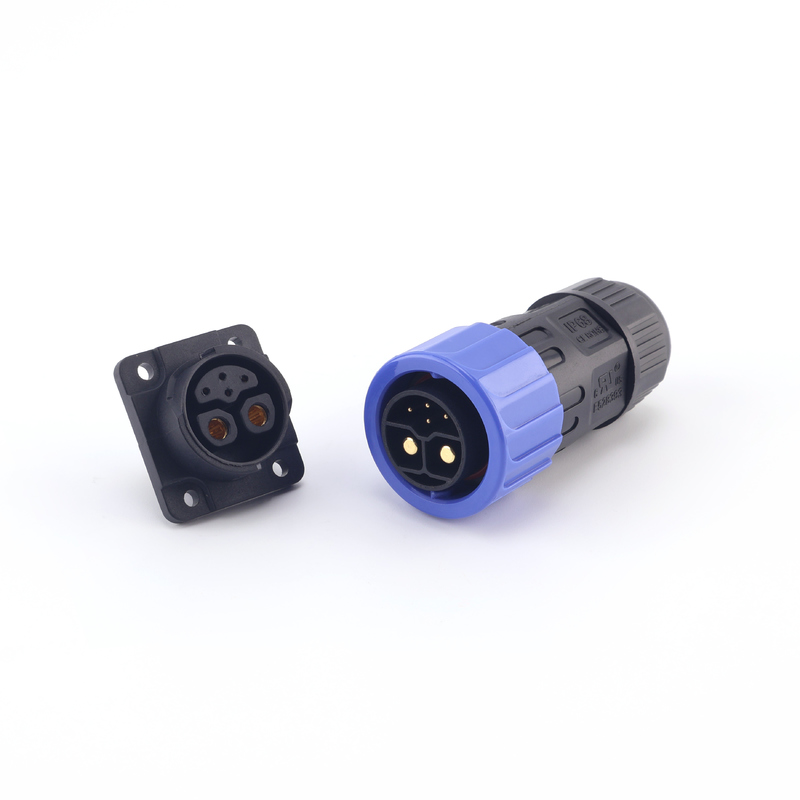

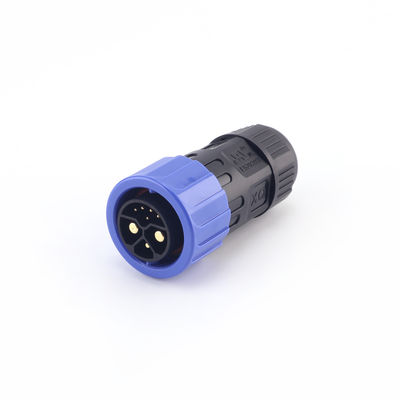

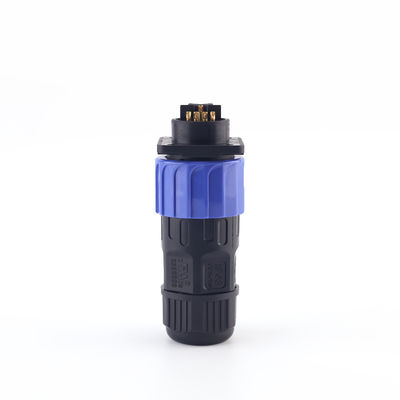

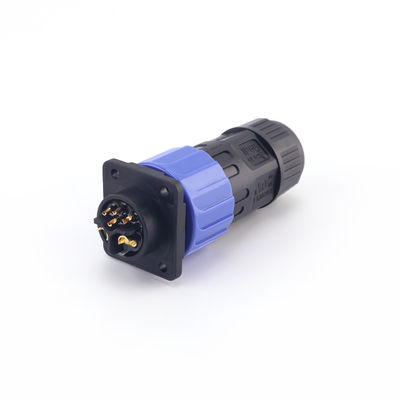

Op maat gemaakte IP67 waterdichte stekker, M23 Panel Mount Vrouwelijke elektrische zelfvergrendelende waterdichte connector
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | Xiangqian |
| Certificering: | UL |
| Modelnummer: | M23 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 100 -stcs |
|---|
|
Gedetailleerde informatie |
|||
| schakelaarnaam: | IP67 M23 Waterdichte elektrische connector | Materiaal: | PA66, nylon |
|---|---|---|---|
| Geslacht: | Mannelijk vrouwelijk | Certificaten: | UL, CQC, TUV |
| Geschatte stroom: | 15a | Waterdichte graad: | IP67 |
| Monsters: | gratis | Levertijd: | 3-5 dagen |
| geschat voltage: | 600V | ||
Productomschrijving
Aangepaste IP67 waterdichte stekker, M23 paneelmontage vrouwelijke elektrische zelfborgende waterdichte connector
De zelfborgende M23 vierkante vrouwelijke paneel-naar-mannelijke waterdichte connector is een zeer betrouwbare connector die speciaal is ontworpen voor buitentoepassingen voor stroomvoorziening en industriële besturing. Hij beschikt over een vierkant paneelmontagesysteem met een zelfborgend klikmechanisme, dat zorgt voor snel aanmeren en een veilige verbinding, waardoor losraken of verwijdering door trillingen of spanning wordt voorkomen. De behuizing is gemaakt van hoogwaardig technisch nylon PA66 of een metaallegering, met een zeer elastische siliconen afdichting, waardoor een IP67-classificatie wordt bereikt en effectief wordt voorkomen dat stof en water binnendringen, wat een stabiele werking op lange termijn garandeert.
Deze connector wordt vaak gebruikt in toepassingen zoals LED-verlichting, straatverlichting, automatische machines, nieuwe energie-apparatuur en communicatie- en bewakingssystemen. Hij voldoet aan zowel de eisen voor stroom- als signaaloverdracht en is geschikt voor langdurig gebruik in zware buitenomgevingen..
Technische parameters:
| Connectortype | M23 Push Lock Connectors |
| Waterdichtheidsklasse | IP67 |
| Materiaal | PA66 |
| Stroomsterkte | 15A |
| Spanningssterkte | 600V |
| Monsters | Gratis |
| Levertijd | 3-5 dagen |
| Highlights | IP67 Elektrische waterdichte connector, Push Lock waterdichte stekker |
Product Highlights:
- Snel zelfborgend ontwerp voor eenvoudige bediening en efficiënt in- en uitpluggen
- IP67 waterdicht en stofdicht, geschikt voor zware buitenomgevingen
- Vierkante paneelmontage voor stabiliteit en betrouwbaarheid, en hoge compatibiliteit
- Multi-core opties (2–12 cores) ondersteunen gemengde stroom- en signaalverbindingen
- Sterke weerbestendigheid, UV-bestendigheid, hoge en lage temperatuurbestendigheid en corrosiebestendigheid
- Hoogwaardige koperlegeringsterminals voor lage contactweerstand en uitstekende geleidbaarheid
Elektrische prestaties
| Contactweerstand | Milliohm meter pin-per-pin testen | ≤ 10 mΩ |
| Isolatieweerstand | 100V DC, pin-naar-pin / pin-naar-behuizing | ≥ 100 MΩ |
| Hi-pot test | 500V AC / 60s | Geen doorslag, geen overslag |
| Nominale stroom | Afhankelijk van het aantal cores en de specificaties van de geleider | 10A–20A stabiele doorgang |
| Nominale spanning | Test door configuratie | 250V–400V |
| Waterdichte prestaties | Aanmeren en vergrendelen, 1 m waterdiepte / 30 min | Geen waterlekkage, elektrische prestaties zijn normaal |
| In- en uitplug levensduur | Hertest na 200 cycli | Elektrische prestaties blijven gekwalificeerd |
| Trekkracht/klemmkracht | Treksterkte kabeluitgang ≥ 50 N (φ≈8 mm kabel referentie | Geen losraken, goede afdichting |
Klantenservice
- Garantie: Producten worden geleverd met een garantie van 12 maanden vanaf de fabricagedatum. Eventuele kwaliteitsdefecten bij normaal gebruik worden kosteloos vervangen of gerepareerd.
- Technische ondersteuning: We bieden installatiebegeleiding en selectieaanbevelingen om veilig en betrouwbaar gebruik in de projecten van onze klanten te garanderen.
- Maatwerk: We ondersteunen OEM/ODM-oplossingen en bieden aanpassingsopties voor het aantal kabels, de stroomsterkte, de behuizingskleur, de kabellengte en meer.
- Snelle reactie: We reageren binnen 24 uur op after-sales problemen om de projectvoortgang te garanderen.
- Monsterondersteuning: We bieden monstertests om klanten te helpen de productprestaties te verifiëren.
Certificaten:
FAQ:
1. Wat is de beschermingsgraad van de M23 waterdichte connector?
Met een beschermingsgraad tot IP67/IP68 is hij effectief stofdicht en waterdicht, geschikt voor zware omgevingen zoals regen, vochtigheid en langdurig gebruik buitenshuis.
2. Wat zijn de algemene elektrische parameters van de M23 waterdichte connector?
Nominale spanning: 250V tot 600V (afhankelijk van het aantal pinnen)
Nominale stroom: 10A tot 30A
Contactweerstand: ≤5mΩ
Isolatieweerstand: ≥1000MΩ
3. Welke pin-aantallen worden ondersteund?
De M23-serie biedt een verscheidenheid aan specificaties, variërend van 2 tot 19 pinnen, om te voldoen aan diverse behoeften voor stroomoverdracht, signaaloverdracht en gemengde interfaces.
4. Voor welke toepassingen is hij geschikt?
Veel gebruikt in automatiseringsapparatuur, servomotoren, sensoren, LED-buitenverlichting, elektrische schakelkasten, nieuwe energie-apparatuur en andere gebieden.
